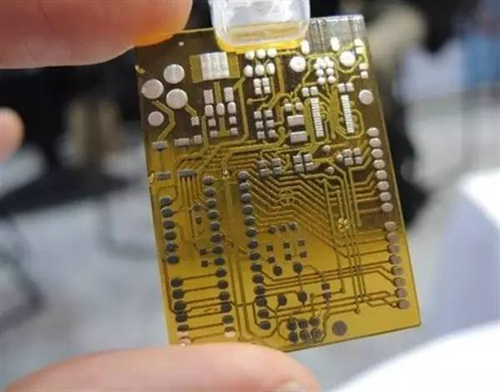

傳統方式生產的復雜的PCB是使用數片雙面板，并在每層板間放進一層絕緣層后粘牢(壓合)而成。它的層數通常都是偶數，并且包含最外側的兩層。從技術的角度來說可以做到近100層的PCB板。無論是傳統方式生產的PCB，還是像3D打印印制線路板新秀Nano Dimension的方式，正是因?yàn)橛∷㈦娐钒宓膹?fù)雜性，使得設計它的軟件變得尤為重要。

而傳統上印刷電路板的設計主要指版圖設計，需要考慮外部連接的布局。內部電子元件的優化布局，金屬連線和通孔的優化布局，電磁保護，熱耗散等各種因素。在提供兼容傳統設計軟件方面的便利性，Nano Dimension可謂是有備而來地發布了”Switch”軟件包。看來，市場研究與咨詢機構Gartner將Nano Dimension評為2016年全球最酷的五大3D打印初創企業，Nano Dimension可謂是一點都不浪得虛名。

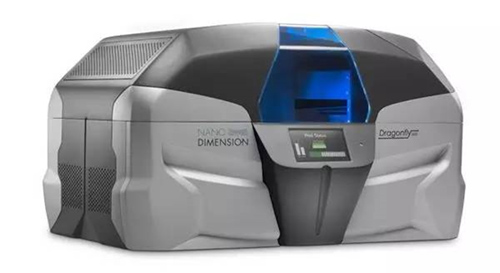

“Switch”軟件包將被集成到DragonFly 3D打印機。優秀的版圖設計可以節約生產成本，達到良好的電路性能和散熱性能。簡單的版圖設計可以用手工實現，復雜的版圖設計需要借助計算機輔助設計(CAD)實現。

新的軟件程序“Switch”軟件包是專為3D打印工藝所開發的，并支持傳統的PCB設計格式如Gerber文件，VIA, 以及DRILL文件。Nano Dimension的“Switch”軟件包為用戶提供了一個全面的接口，該軟件包就像其他的3D打印技術涉及到的切片軟件一樣，將傳統設計軟件的設計結果轉換成能夠被Nano Dimension的3D打印設備讀取的文件格式，并且保留設計結果的高精度。

此外，“Switch”軟件包還提供給用戶的二次編輯的功能，用戶可以很容易地在文件被發送到3D打印機之前編輯印刷電路板，并通過簡單地調整一些參數，包括層的厚度、導體寬度、層順序、沖壓和旋轉，有助于用戶優化他們的電子設計和生產能力。

隨著可穿戴設備，物聯網的發展，Nano Dimension的技術正在蓄勢待發，而圍繞著3D打印PCB電路板這一技術又將出現怎樣的生態圈和供應鏈體系，我們拭目以待。
