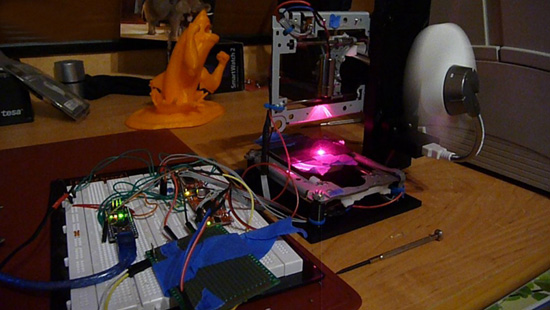

近日，德國一位16歲的中學生Justin Wunderlich使用3D打印機，再加上兩臺二手的DVD驅動器，花費不到30美元即DIY了一臺激光雕刻機，該機器的功能與從市場上購買的更加昂貴的產品相比，功能不相上下。

“我手上有一部沒用過的DVD驅動器?！盬underlich說，“有一天，我很無聊，就把它拆開了，發現了一個很奇妙的小線性單位。于是我繼續動手，在這個DVD驅動器里面發現了兩個激光二極管。其中一個激光二極管是紅外線的，而另一個是紅色激光。為了測試，我將它們連到了兩節AA電池上，發現紅色激光功能還很正常，所以就想用這些零件打造個什么出來?！?

在仔細琢磨了這個紅色激光器的技術功能之后，Wunderlich發現如果使用恰當?shù)睦鋮s方法，他能夠很安全地將激光能量值升至250-300mAh。

“250-300mAh聽起來似乎不多，但是已經可以用來刻紙或者雕刻多種材料了。”Wunderlich說，“第二天，我就從eBay上又買了一臺便宜的二手DVD光驅，準備用它打造一臺DVD激光雕刻機?！?

為了打造自己的激光雕刻機，Wunderlich還要3D打印一些部件。他用SolidWorks軟件設計出所有部件，在設計過程中他的思路是讓項目盡可能地簡單，以及成本盡可能的低。

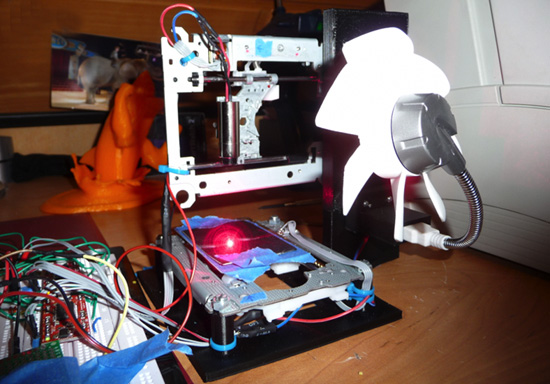

兩件3D打印而成的大型部件組成了這臺激光雕刻機的底座，機器的其余部分是由兩臺DVD光驅的部件組裝成的。

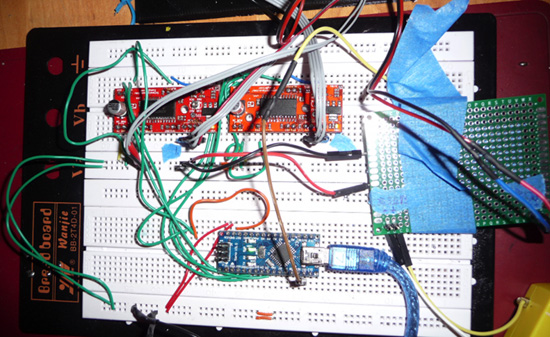

至于這臺機器的工作原理，與桌面3D打印機非常類似。首先是一個G代碼發送器(樹莓派或帶主機程序的計算機)將數據發送到機器的控制系統，該系統是一塊運行著GBRL的Arduino Nano V3。然后由Arduino根據G代碼的指令計算出步進電機的運動，并將信號發送到驅動那里。

至于這臺雕刻機能夠達到的精度，Wunderlich解釋說：

“線性單元功能沒那么強，所以這臺機器的精度大約為150微米(0.15毫米)?！睘榱俗屛覀冇袀€(gè)概念，Wunderlich補充說，“比如我的RepRap Prusa i3 3D打印機的精度大約有100微米?！?

Wunderlich稱，他的雕刻機能夠雕刻多種材料，包括木材，但是還沒有強大到足以雕刻金屬或玻璃。為了讓別人也能制造出這臺非常便宜實惠的機器，他制作了詳細的教程，并與可3D打印的STL一起放在了Thingiverse上，供人瀏覽或免費下載。

總共算下來Wunderlich為了制造這臺機器總共花了30美元左右。但是Wunderlich稱如果您經驗豐富的話，能夠把成本降到20美元。下面是這臺激光雕刻機非3D打印部件的話費清單：

兩個Easydriver—6.00美元

一塊Arduino Uno或Nano——4-20美元

2個CD/DVD光驅(其中一個必須帶刻錄)—20.00美元(二手)

1個激光二極管驅動器-——10-15美元(eBuy)

1塊線路板—5.00美元

線路板上的跳線

步進電機連接線

8個M3螺絲—2.00美元

1個5V電源(至少1A)—5美元

1個激光器外殼—5美元

墊圈—1美元
